Как выбрать трансформатор тока

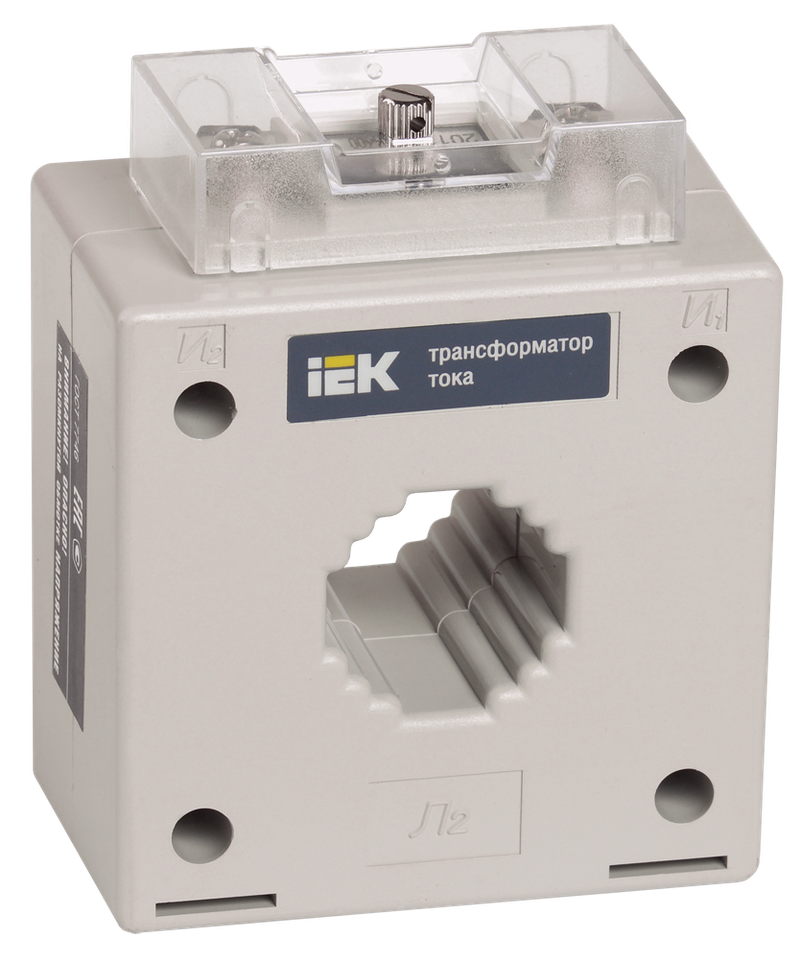

Трансформатор тока предназначен для преобразования большого значения переменного тока в цепях высокого напряжения в безопасный для измерения уровень. Он используется совместно с измерительными приборами, устройствами защиты и автоматикой. Основная задача — снижение тока до величины, пригодной для регистрации и анализа без нарушения параметров контролируемой цепи. Как выбрать трансформатор тока

Принцип работы

Принцип работы основан на электромагнитной индукции. Первичная обмотка подключается последовательно в цепь с измеряемым током. Вторичная обмотка связана с измерительными приборами и обеспечивает пропорциональное значение тока в стандартном диапазоне, обычно 1 или 5 ампер. При этом трансформатор сохраняет форму сигнала, что важно для корректной работы устройств защиты и реле.

Основные параметры выбора

При выборе трансформатора тока необходимо учитывать ряд технических характеристик, определяющих его совместимость с системой и точность измерений.

Номинальный первичный ток

Определяется максимальной нагрузкой в контролируемой цепи. Рекомендуется выбирать трансформатор с номиналом, соответствующим рабочему току с запасом не более 25–30 %, чтобы избежать потери точности при низкой нагрузке.

Номинальный вторичный ток

Выбирается в соответствии с характеристиками подключаемых приборов. Стандартные значения — 1 А и 5 А. Не допускается подключение приборов с несовместимыми токовыми входами.

Класс точности

Указывает допустимую погрешность измерения. Для учёта электроэнергии используются классы 0.2, 0.5. Для релейной защиты допустим класс 5P, 10P. Необходимо выбирать класс в зависимости от назначения трансформатора.

Коэффициент нагрузки

Нагрузка вторичной цепи измеряется в ВА (вольт-амперах) и должна быть не выше, чем указанная в паспорте прибора. Важно учитывать сопротивление соединительных проводов, поскольку превышение допустимой нагрузки снижает точность измерения.

Тип конструкции

Существуют следующие варианты:

проходимые (с цельной магнитной системой);
разъемные (с разборной сердцевиной для монтажа без отключения цепи);
накладные (надеваются на токоведущий кабель);
шинные (устанавливаются на токовую шину).

Выбор зависит от условий эксплуатации, способа монтажа и конфигурации объекта.

Условия эксплуатации

Важно учитывать климатические, механические и электрические условия. Прибор должен соответствовать степени защиты IP в зависимости от места установки (внутри помещения или на открытом воздухе). Температурный диапазон, уровень влажности, устойчивость к вибрациям — все эти параметры отражаются в техническом паспорте устройства.

Совместимость с измерительным оборудованием

Перед установкой необходимо убедиться в согласованности параметров трансформатора с приборами, к которым он будет подключаться. Несоответствие по классу точности, вторичному току или нагрузочной способности приведет к ошибкам измерения или сбоям в работе релейной защиты.

Дополнительные критерии

Дополнительно при выборе учитываются габаритные размеры, способ крепления, наличие сертификатов соответствия, а также срок службы. В ряде случаев важна возможность опломбирования и защита от несанкционированного доступа.
